涂层测厚仪的工作原理及常见故障分析

来源:时间:2020-01-13点击:0次
        测厚仪(thicknessgauge)是一种用来测量物体厚度的仪器。在工业生产中常用来连续测量产品的厚度(如钢板、钢带、纸张等)。这类仪表中有利用α射线、β射线、y射线穿透特性的放射性厚度计。有利用超声波频率变化的超声波厚度计;有利用涡流原理的电涡流厚度计;还有电容式厚度计等。而利用微波和激光技术制成厚度计,目前还处在研制、试验阶段。

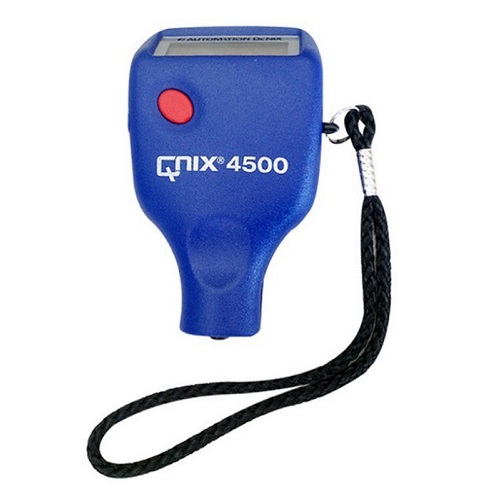

        涂层测厚仪可测量磁性金属基体(如钢、铁、合金和硬磁性钢等)上非磁性涂层的厚度(如铝、铬、铜、珐琅、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆层的厚度(如:珐琅、橡胶、油漆、塑料等)。既可用于实验室中的精密测量,也可用于工程现场广泛地应用在金属制造业、化工业、航空航天、科研开发等领域,是企业保证产品质量、商检测控、必不可少的检测仪器。那么在使用涂层测厚仪中常见的问题有哪些呢?下面小编带你一起来看看吧。

        一、涂层测厚仪的工作原理


涂层测厚仪一般采用电磁感应法测量涂层的厚度。将处于工作状态下的测量探头放置于被测部件表面,因此产生一个闭合的磁回路,随着移动探头与铁磁性材料间的距离发生改变,该磁回路将产生不同程度的改变,从而引起磁阻及探头线圈电感的变化。利用这一原理可以精确地测量探头与铁磁性材料间的距离,该距离即所测的涂层厚度。

        二、涂层测厚仪的常见故障

        1.示值显示不稳定


导致涂镀层测厚仪示值显示不稳定的原因主要是来自工件本身的材料和结构的特殊性,比如工件本身是否为导磁性材料,如果是导磁性材料我们就要选择磁性涂镀层测厚仪,如果工件为导电体,我们就得选择涡流涂镀层测厚仪,还有工件的表面粗糙度和附着物也是引起仪器示值显示不温度的原因,工件表面粗糙度过大、表面附着物太多。排除故障的要点就是要将粗糙度比较大的工件打磨平整,除去附着物即可,再有就是选择适合的涂镀层测厚仪

        2.测量结果误差太多


引起涂镀层测厚仪测量误差大的原因主要有:基体金属磁化、基体金属厚度过小、边缘效应、工件曲率过小、表面粗糙度过大、磁场干扰探头的放置方法等。

        3.不显示数字


涂镀层测厚仪显示数字的最简单原因就是检查电池是否电量充足,确定电池电量充足后如发现测量还是不显示数值。
