涂层测厚仪的工作原理和适用范围

来源:http://www.speedre.com时间:2023-05-31点击:0次

       涂层测厚仪是一款专用测量金属材料表面涂层覆盖物体厚度的专业无损检测仪器。它根据金属基体不同使用不同的测量方法。

       一、工作原理

      1.磁性测厚方法:利用永久磁铁测头与导磁的钢材之间的吸力大小与牌这两者之间的距离成一定比例关系可测量覆层的厚度,这个距离就是覆层的厚度。

      2.涡流测厚方法:当测头与被测式样接触时,测头装置所产生的高频电磁场,使置于测对下的金属导体产生涡流,其振幅和相位是导体与测头之前非导电覆盖层厚度的函数。即该涡流产生的交变电磁场会改变测头参数,而测头参数变量的大小,并将这一信号转换处理,即可得到被测涂镀层的厚度。

      二、适用范围

      1.磁性测厚方法:可无损地测量磁性金属基体(如:钢、铁、镍)上非磁性覆层的厚度(如:镀锌、铬、油漆、电泳、珐琅、橡胶、粉末、搪瓷、防腐层等)。

      2.涡流测厚方法:可无损地测量非磁性金属基体(如:铝、铜、不锈钢)上非导电覆层的厚度(如:油漆、粉末、塑胶、珐琅、搪瓷、喷塑料等)

      三、应用领域

      广泛地应用于涂装行业、制造业、金属加工业、化工业、造船、机械、商检等检测领域。

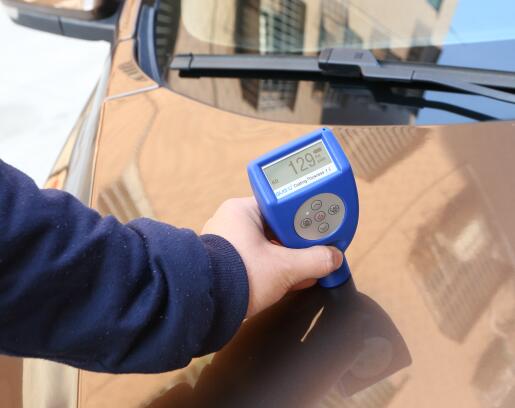

      油漆涂层测厚仪/镀层测厚仪/膜厚仪 一体式铁基/吕基两用GT8102



      ●采用了磁性和涡流两种测厚方法,既可测量磁性金属基体上非磁性覆盖层的厚度又可测量非磁性金属基体上非导电覆盖层的厚度;
      ●能快速自动识别铁基体与非铁基体;
      ●可采用单点校准和两点校准两种方法对仪器进行校准;
      ●可采用基本校准修正法对测头系统误差进行更新修正,保证仪器在测量过程中的准确性;
      ●负数显示功能,保证仪器零位点校准的准确性,提高测试精度;
      ●操作过程有蜂鸣声提示;
      ●两种关机方式:手动关机方式和自动关机方式;
      ●电池电压指示:低电压提示;
      ●微功耗设计,在待机装态不到10微安的电流;
      ●测量方法:F 磁感应 NF 涡流。

      技术参数:
      测量范围:0~1250um (其他量程可订制)
      分辨率:0.1/1
      最小曲面: 凸 5mm/ 凹 5mm
      最小测量面积:10×10mm
      最薄基底:0.4mm
      使用环境:温度:0-40℃ 湿度:10-85%RH
      测量准精度误差:零点校准 ±(1+3%H);二点校准±【(1%~3%H)】H+1.5
      公制/英制:可转换 机身尺寸:102mm x 66mm x24mm
      电源:2节5号电池
      重量:99g(含电池)
