白色油墨ICON按键透光率仪测试需求实际应用案例

来源:深圳市速德瑞科技有限公司时间:2020-03-17点击:0次
       一、客户测试要求

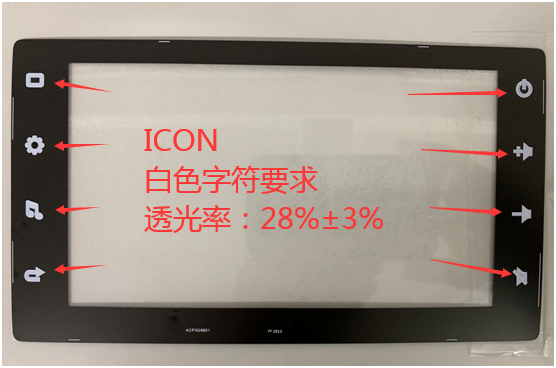

       1.按键透过率:28%±3%(D65,9000Lux)

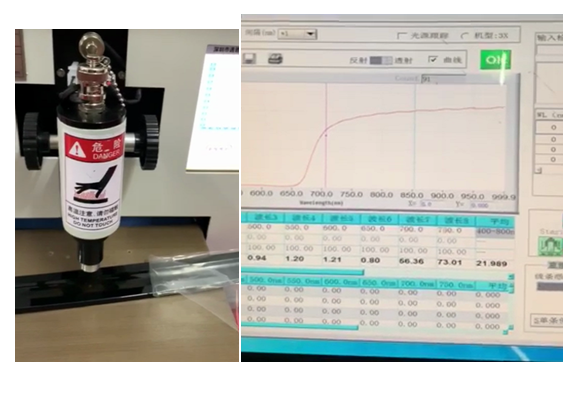

       2.客户除了白色按键需要测试外,还有IR油墨样品也需要测试




       二、测试要求的解释

       1.D65光源:

       D65光源是模拟人工日光的光源,其波长范围大概是380-760nm 中心波长550nm。

       光谱式的积分型透光率仪,是使用光栅的检测方式,使用光源为380-1100nm波长的卤钨灯,其光谱范围是涵盖D65光源的。在检测过程中读数查看380-760nm一段光的数据即可。

       目前接触到的可见光的波长检测中,除了查看一段波的透光率外,还推荐查看单点的透光率,即550nm。这个也是目前各个行业管控可见光必定管控的波段,并且550nm的管控在更多时候比380-760nm更具备参考价值,因为人眼的视觉函数最敏感的区间即为550nm。

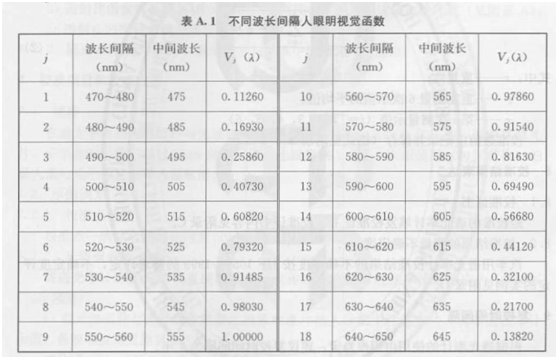

       原因如下图。

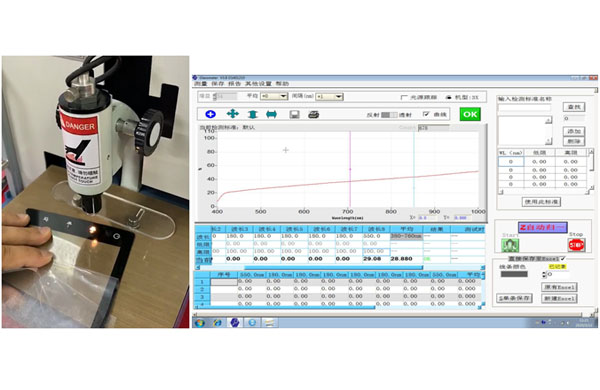

       另外,大体上来说,其实测全波段数值(380-760nm)与中心单点波长(550nm)几乎是一致的,下图为客户白色按键所测结果:

       380-760nm:28.88%    550nm:29.08%   差值:0.2%(下图拉大可以看到具体数值)

ICON按键透光率仪

       2.9000Lux:Lux,流明,是一个光亮度的单位值,也就是说使用D65  亮度为9000Lux的光源来照射按键(这仅仅是一种环境,而仪器可以满足各种环境)。

       速德瑞的光学仪器测试结果为透过率的百分比,这个测试结果不会因为光源亮度的变化而变化,尽管仪器使用多年光源衰落(不过光源衰落到一定程度不足以用来测试,仪器界面会开始提示:光源衰弱,请更换光源,因此不用担心此问题),因此可以忽略此参数问题。

       三、为何SDR4010可IR油墨样品,而不能测试按键白色样品?

       SDR4010为平行光测试原理(测试的结果为直穿透光率,俗称清晰度)

       SDR4010B为积分型测试原理(测试的结果为总的一个透光率)

       打个比方说:

       一块透明玻璃使用SDR4010来测试,结果为80%;经过磨砂处理后,其透光率变成15%。

       而使用SDR4010B来测试透明玻璃,其结果为80%;经过磨砂处理后,其透光率还是80%。

       因为IR油墨样品是极少雾度的,它跟透明玻璃一样的效果,所以不管使用SDR4010还是SDR4010B其测试结果都是差异极小的,考虑到成本问题,当时推荐的是SDR4010。


       而按键是白色油墨,光散射非常大,跟磨砂玻璃一个概念(根据客户提供的测试要求28%±3%,数值是与SDR4010B测试结果对应上的,可以肯定需要测试的是总透光率,而不是清晰度),因此需要使用SDR4010B来测试此样品。

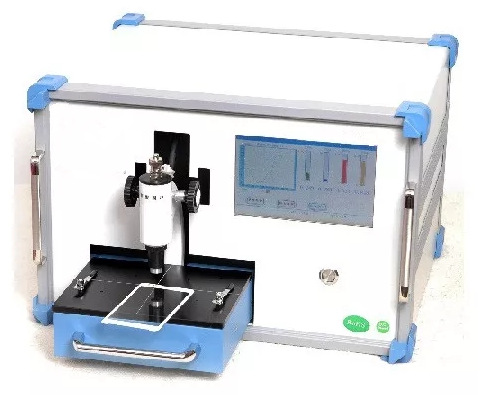

       综合贵司两个样品的通用性,建议使用SDR4010B

白色油墨透光率仪

       四、直穿透光率与总透光率原理

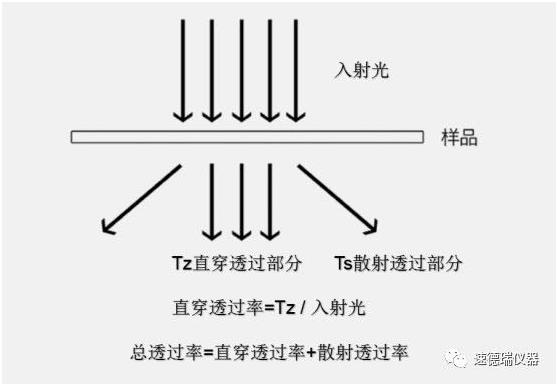

       语定义:一束直线平行的光穿过被测物体后,可以全部或者部分仍保持直线前进方向,直穿透光为(1)直线透过Tz;另外一部分被材料改变方向,变为散射光(漫射光),为(2)散射透过Ts;总透过T=Tz+Ts。

  依据上面说明,对于可见光的透过率,目前国际主流的标准分为两个:

  a.直穿透过率(透光率)测量仪。

  b.总透过率仪或积分透过率仪。

白色按键透光率仪

       如需要测试总透光率,仪器设备是需积分球装置的。

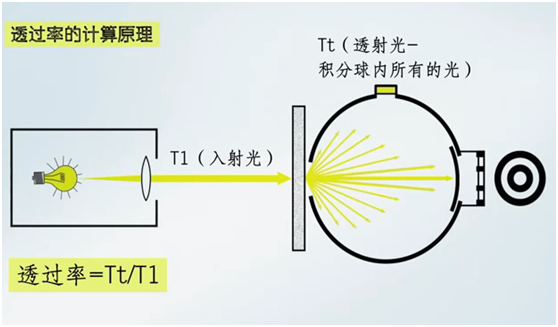

       下图为SDR4010B带积分装置的原理示意图:
