积分球的作用以及为什么要使用积分球?

来源:http://www.speedre.com时间:2022-05-28点击:0次
       积分球在测量光通量上的使用可以追溯到1890年,并且现在已经成为一个多方面广泛使用的仪器。积分球可用于测试光源的光通量、色温、光效等参数,是辐射度、色度、光度测量中的仪器。那么接下来我们一起来看看积分球的作用和为何使用积分球。

一、积分球的作用

    1、光接收器
    被测光经积分球上的小孔进入球内,在内壁上设置一个或两个光探测器,由光探测器输出的光电流与积分球内壁的照度成正比,这样就可以根据输出光电流的变化,得知进入积分球的光通量的变化。
    2、均匀照亮的物面

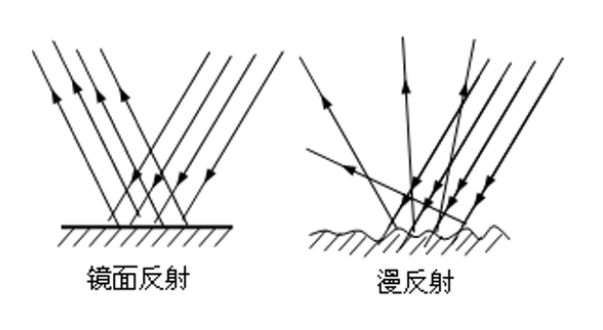

在积分球内壁上与出光孔对称地均匀设置几个灯泡(通常有四个或六个)。由灯泡发出的光经内壁多次漫反射而形成一个均匀明亮的发光球面,该积分球用于照相物镜的渐晕系数和像面照度均匀性测量。
    3、球形平行光管

    带有准直物镜、灯泡、和黑、白塞子的积分球称为球形平行光管,它用于测量望远系数的杂光系数,积分球测量时,通过光电探测器分别测得黑体目标像和”白塞子”像的照度,也就是光电探测器分别测得的对应指示值,经过计算即可得到被测望远镜的杂光系数。因为若望远镜对明亮天空中一个黑体目标的成像不是全黑的,则说明望远镜除对目标成像外,还有杂光射到像面上。



二、为何要使用积分球?
    一般而言,光学扩散片在小心地使用状况下,可降低量测时因侦测器上之入射光源不均匀分布或光束稍微偏移所造成之些微误差,因而可提高量测之准确度。但是在更精密的量测时,您就必须使用积分球作为光学扩散器以使得上述之误差最小。

    使用积分球来量测光通量(Lumen)时,可使得量测结果更为可靠。积分球可降低并除去因光线之形状、发散角度、及侦测器上不同位置之响应度差异所造成之量测误差。

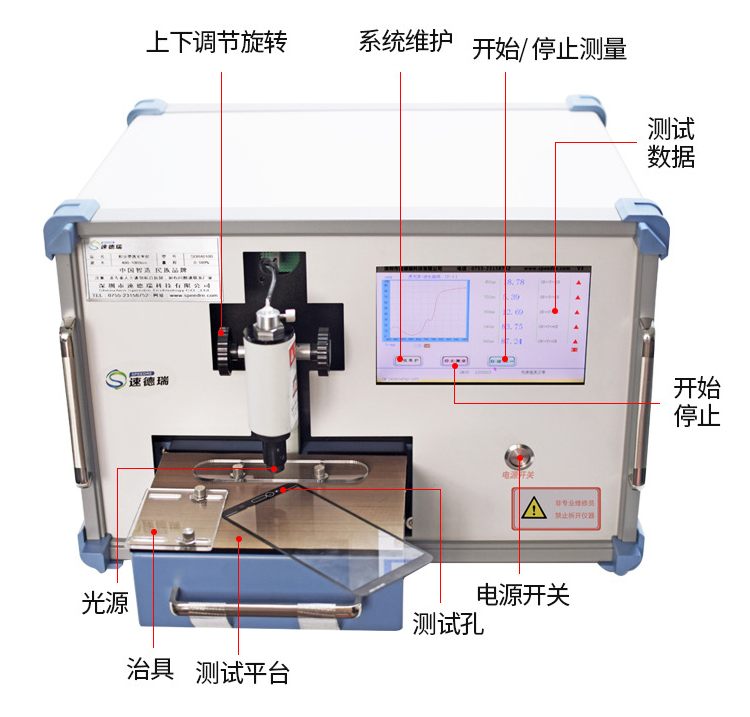

速德瑞SDR4010B带积分球装置分光型透光率仪

   可应用于手机屏、显示屏、玻璃镜片、磨砂材料、胶水、油墨、镀膜镜片(包含平面、球面、非球面)等透明、半透明透过率测量。

   宽范围精确检测400-1000nm光谱,各波段透光率都能显示,除实时全部光谱曲线直接显示外,更可直接显示用户设定波长透光率,如500nm,550nm,850nm,940nm透光率,同时显示可见光(400-800nm)和红外光延长线500MM校正波长可指定,波长指定范围:400nm-1100nm(800-1000nm)平均透光率便于读数。
