UV能量计检测PCB曝光机LED光源紫外均匀性


       PCB曝光机用于PCB领域HDI板量产,通过直接曝光实现图形转移。PCB生产过程中,必需要有的一道工序是曝光。需要用到曝光机,传统的PCB曝光机采用的是高压汞灯光源进行曝光,由于高压汞灯的发热量高,体积大等不利因素,随着大功率紫外LED的出现,用UV LED光源取代高压汞灯光源用于PCB曝光机是一种趋势。
       UV LED光源用于PCB曝光机,需要关注的两个光源指标:
       1)光学的平行度
       2)整条灯的均匀度。
       用于UV LED 光源作为曝光机光源,需要有数颗紫外LED光源组成LED阵列,这样各颗LED的发光效率不同可能影响均匀度,而紫外光线均匀性影响PCB的曝光质量。如果均匀性差,会影响曝光的不均匀而影响PCB板品质。
       速德瑞新款SDR-UV LED紫外能量计波长范围370-420nm中心波长395nm,可以测量UV 强度和能量,并且具有UV强度曲线。
       这样可以用于:
       1) UV LED 光源的出厂均匀性测试,用到该仪器的UV强度曲线记录功能。直接将SDR-UV LED UV能量计从光源的左边测量到光源的右边,通过SDR-UV LED的强度曲线功能,直接查看光源横截面的光线均匀性。
       2)生产过程中,测试光源的衰减及均匀性。

       UVLED曝光机光源优势:
       1、较传统汞灯综合节能86%以上,无需更换灯管,不用冷却水
       2、即开即关,没有待机耗损
       3、精密的光学组合,使光源投射的平行半角小于2°
       4、不含红外线,避免菲林胀缩,稳定的影像转移品质
       5、LED逐点校正系统确保发光强度的一致性
       6、不含水银不产生臭氧UV led技术净化生产环境
       7、LED寿命超过10000小时能量衰减小于1%提高生产和品质的稳定性

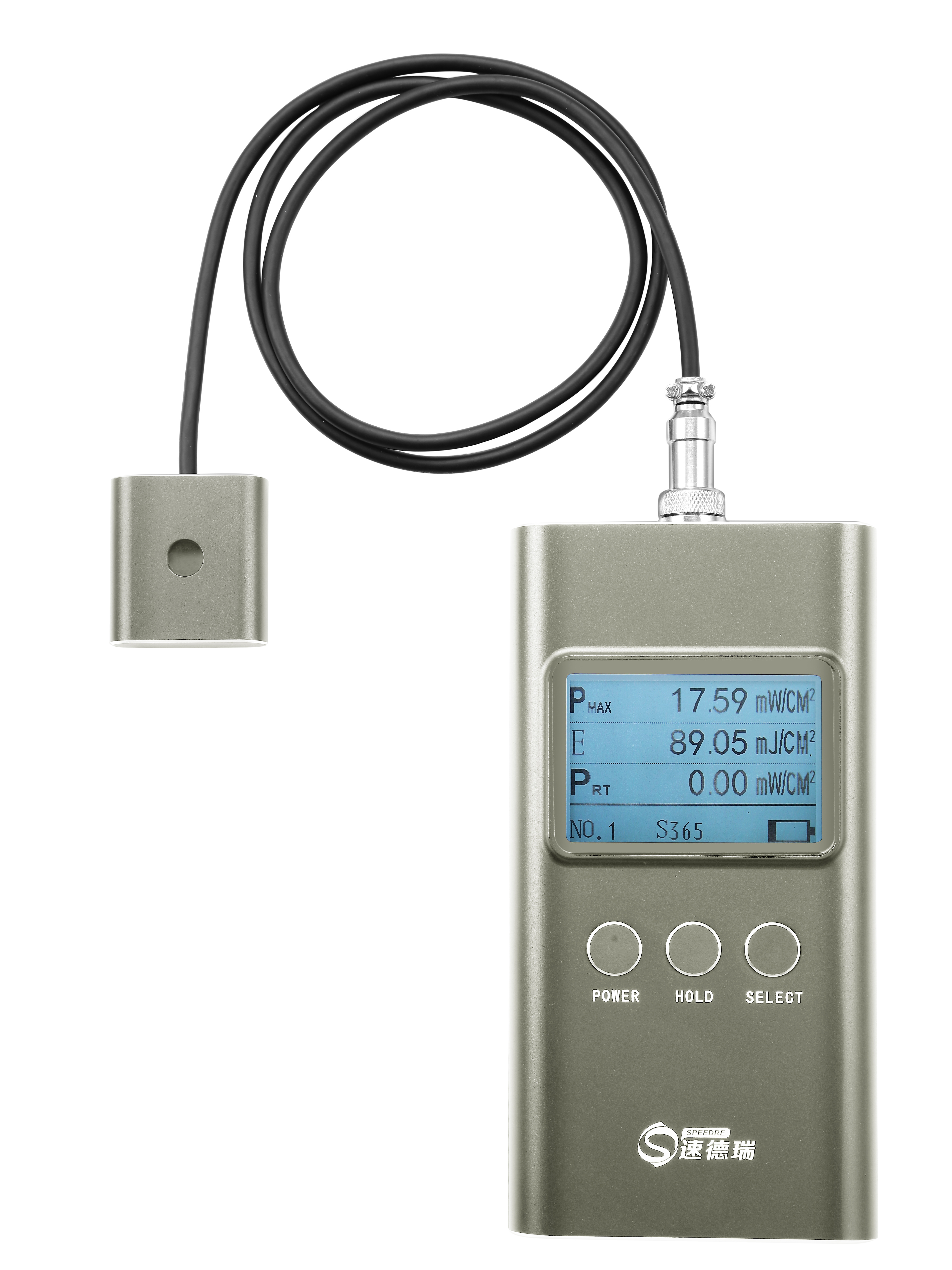

SDR-UV LED紫外能量计

       新款SDR-UV LED UV能量计的优势
       1.可同时测试UV能量和UV光强、温度
       2.可同时观察UV功率测试曲线变化,UV能量测试曲线变化,温度测试曲线变化。
       3.仪器具有记录功能,能存储大量数据
       4.具有电脑分析软件,可导出数据报告
       5.仪器单位可自主切换,满足不同客户的各种需求。
